12 juin 2012 2 12 /06 /juin /2012 10:46

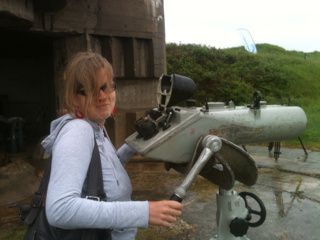

Ces jumelles nécessitent un support adapté. Sur la photo, berceau de 20 degrés Zeiss avec pied russe.
Repost 0
Published by binoculaires - dans 60 degres
commenter cet article
3 octobre 2009 6 03 /10 /octobre /2009 14:01

D'après les archives est-allemandes et certains techniciens de Carl Zeiss Jena, en 1945, les soviétiques sont arrivés dans la partie orientale de l'Allemagne et sont tombés dans des entrepôts où étaient stockées les pièces détachées de 25X100 conçues par zeiss. Ces stocks étaient si importants que dans les années 50 une société d'état de l'ex- tchécoslovaquie, SOMET,  les récupéra et relança le remontage des jumelles. Jusque dans les années 70, les astronomes amateurs des pays de l'est achetèrent ces jumelles pour chasser les comètes.

De très nombreuses jumelles ont été reversées à l'armée française. Jusque dans les années 80, elles faisaient parties du catalogue des fiches techniques des appareils en service sous la désignation " Viseur binoculaire de 25 x 100 " prévu pour le pointage des alti télémetres allemands ( fiche I-14 du MAT 5073/6 ) )

Jumelles militaires

Jumelles SOMET


Une curiosité: la fiche de reversion datant de 1946 ( photographies Jacques L. et Bruno P.  )

Repost 0
Published by binoculaires - dans 60 degres
commenter cet article
25 janvier 2009 7 25 /01 /janvier /2009 17:17
Reticule de 12X60 de Marine ( EM 6 ) , photographie effectuée en 2006 sur le Mur de l'Atlantique, prés de Wimereux, dans un bunker de télémétrie !!




Reticule de 12X60 de l'armée de l'air



Reticle de 12X60 de l'armèe de terre

Repost 0
Published by binoculaires - dans 60 degres
commenter cet article
15 juin 2008 7 15 /06 /juin /2008 14:11
Ces modèles ont les oculaires inclinés à 60 degrés. Fabriqués en aluminium et laiton, leur conception est soignée. L'optique n'est pas traitée. Le renvoi coudé de l'image s'effectue avec un prisme en toit. Un prisme rhomboïde permet d'obtenir un minimum de distance inter oculaire et de l'ajuster. Le berceau est solidaire des jumelles. Les objectifs disposent d'un tube extensible pare-soleil. La qualité est excellente. Le détail des graduations du berceau donnent un aperçu du niveau très soigné de fabrication. Ces optiques d'observation étaient utilisées dans le pacifique.




Repost 0
Published by binoculaires - dans 60 degres
commenter cet article
28 octobre 2007 7 28 /10 /octobre /2007 19:56

D'une taille gigantesque et d'un poids conséquent, ces binoculaires de la marine soviétique sont de très bonne qualité. L'image est un peu jaune/verte. Le champ de vision est un des plus grand de sa catégorie. Les comparaisons avec des 12X60 et des jumelles 6X30 donnent une idée des dimensions hors norme.

3 versions existent: militaire ( photo), civile avec filtres, civile sans filtre.



















Le démontage de la platine porte oculaire est photographié étape par étape dans ce site.
Repost 0
Published by bruno - dans 60 degres
commenter cet article
22 février 2007 4 22 /02 /février /2007 09:50

Voici des photos très peu communes des 25x100 avec corps en aluminium.two25x100.jpg

Remerciements et copyright: Carl Zeiss http://archive.zeiss.de


Repost 0
Published by bruno - dans 60 degres
commenter cet article
4 février 2007 7 04 /02 /février /2007 00:00

Ces binoculaires 10x50 sont les précurseurs des 12x60. La famille des 60 degres présentent de grandes similitudes dans sa conception et son design industriel. Tous les modéles sont dotés de filtres intégrés au boitier. Ces filtres se permutent avec un bouton circulaire sur le dessus de l'appareil. Dans le pare soleil, un volet rabatable permet de limiter l'ouverture des objectifs. Ce volet se rabat ou pivote en fonction de la série fabriquée. La grande majorité des optiques sont traitées. Les réticules peuvent être illuminé grâce à une paire de queues d'arronde permettant à un dispositif lumineux d'être fixé. La qualité optique est assez satisfaisante. Le confort d'observation n'est pas le meilleur . A ma connaissance, il n'existe pas d'autre modéle de ce type.

Repost 0
Published by bruno - dans 60 degres
commenter cet article
8 janvier 2007 1 08 /01 /janvier /2007 00:00

Ces 15x60 présentent de nombreuses ressemblances avec les 12x60 et 25x100. Le repose front est assez curieux, il est composé de 2 pastilles en caoutchouc. La poignée de transport fait aussi office de viseur rapide.

Repost 0
Published by bruno - dans 60 degres
commenter cet article
9 décembre 2006 6 09 /12 /décembre /2006 00:00

Les 12x60 étaient fixées sur les télémétres de 4 métres et 6 métres de base. De nombreuses variantes existent et ont été fabriquées par zeiss ( blc et lmq), goertz ( bpd ), Voigtlander ( ddx ) et d'autres . Ces jumelles sont de bonne qualité optique. Ces jumelles comportent un dispositif de réglage de l'écartement inter-oculaire très complexe: le levier de réglage entraîne un engrenage qui vient déplacer la cage du prisme. Ce déplacement latéral est couplé à l'excentrique porte oculaire. Ainsi, prisme et oculaire se déplacent de façon paralléle mais à des vitesses différentes. Les filtres sont actionnés par l'intermédiare d'une molette sur le haut des jumelles. De nombreuses variantes existent : Kriegsmarine, Luftwaffe, Heer. Différents réticules sont rencontrés ( croix avec flêche, grille graduée .... ) Les 2 types de viseur rapide ( quick sight ) peuvent être glissés sur leur support. Dans tous ces modéles, le réglage droite/gauche et haut bas du réticule se fait avec une clef carrée qui vient se glisser dans un orifice recouvert d'un capot de protection. Il existe un adaptateur périscopique pour les 12X60.

Des 10X50 et des 15X60 de conception similaires ont été aussi construites.





Repost 0
Published by bruno - dans 60 degres
commenter cet article
7 décembre 2006 4 07 /12 /décembre /2006 00:00

Les 25x100 de conception identique mais beaucoup plus grandes ont, semble-t-il, remplacées les 12x60 sur les gros télémétres. Après guerre, la société tchéque SOMET a récupéré les stocks zeiss pour commercialiser la SOMET binar 25x100 utilisée par un grand nombre d'astromomes amateurs et professionnels de l'après guerre. Les 25x100 disposent d'oculaires à lentilles asphériques qui offrent un champ de vision assez important. Ces oculaires sont aussi présents dans la 8x40 zeiss deltarem grand champ.
A ce jour, les photos des 25x100 utilisées sont peu nombreuses. Le télémétre avait une longueur de 10 m !!!

Remerciements et copyright : Carl Zeiss http://archive.zeiss.de
