22 février 2007 4 22 /02 /février /2007 09:45

Ces jumelles ressemblent en de nombreux points au 10x80 80 degrés et elles étaient utilisées à l'obeservation aérienne.


Copyright et remerciements Carl Zeiss :  http://archive.zeiss.de




Repost 0
Published by bruno - dans 80 degres
commenter cet article
22 février 2007 4 22 /02 /février /2007 09:25

Tirèes des archives de Carl Zeiss Jena , voici des photos présentant des binoculaires de taille respectueuse. Ces binoculaires semblent être spécifiques au modèle de télémètre utilisé pour l'observation de nuit ( nacht entfernungmesser ) .



Copyright et remerciements à Carl Zeiss   http://archive.zeiss.de

Repost 0
4 février 2007 7 04 /02 /février /2007 00:00

Ces binoculaires 10x50 sont les précurseurs des 12x60. La famille des 60 degres présentent de grandes similitudes dans sa conception et son design industriel. Tous les modéles sont dotés de filtres intégrés au boitier. Ces filtres se permutent avec un bouton circulaire sur le dessus de l'appareil. Dans le pare soleil, un volet rabatable permet de limiter l'ouverture des objectifs. Ce volet se rabat ou pivote en fonction de la série fabriquée. La grande majorité des optiques sont traitées. Les réticules peuvent être illuminé grâce à une paire de queues d'arronde permettant à un dispositif lumineux d'être fixé. La qualité optique est assez satisfaisante. Le confort d'observation n'est pas le meilleur . A ma connaissance, il n'existe pas d'autre modéle de ce type.

Repost 0
Published by bruno - dans 60 degres
commenter cet article
17 janvier 2007 3 17 /01 /janvier /2007 00:00

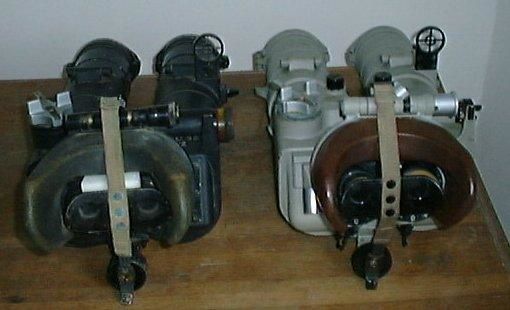

Peu de différences entre les 10x80 et les 18x80 ! Sur la photo,
à gauche le modéle 18x80 et à droite la 10x80. Les oculaires
sont différents pour ces 2 modéles.4 constructeurs ont fabriqués
 ces 20 degrés: zeiss , optiques de précision Varsovie,
Nedinsco et Ducati (!!)












































Cette photographie montre différents détails:

  • valve de pressurisation avec chaine de maintien
  • cartouche de silicagel sur le flan gauche
  • orifice d'illumination du réticule fixe ( mobile pour les 18X80 )
  • taille des oculaires
  • support de fixation biseauté



Repost 0
Published by bruno - dans 20 degres
commenter cet article
17 janvier 2007 3 17 /01 /janvier /2007 00:00

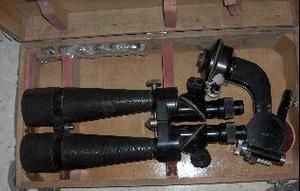

12+20+40x 80 Officine Gallileo , italienne , binoculaires militaires des annees 30 ou 40 très semblable à la Zeiss du même type. Elles étaient utilisées sur les navires de la marine de la très fameuse " Italian Regia Marina" comme système d'observation et de visée contre les autres batiments.

Repost 0
Published by bruno - dans 0 degre
commenter cet article
11 janvier 2007 4 11 /01 /janvier /2007 00:00

binoculaires.org est un site francophone exclusivement dédié aux optiques d'observation. Son objectif est de mieux vous faire connaitre le fonctionnement et le détail de ces binoculaires ou jumelles qui trouvent encore de nos jours une utilisation civile.

Pour nous joindre, il suffit de recopier cette adresse dans votre messagerie et de nous envoyer votre message :





















Repost 0
8 janvier 2007 1 08 /01 /janvier /2007 00:00

Ces 15x60 présentent de nombreuses ressemblances avec les 12x60 et 25x100. Le repose front est assez curieux, il est composé de 2 pastilles en caoutchouc. La poignée de transport fait aussi office de viseur rapide.

Repost 0
Published by bruno - dans 60 degres
commenter cet article
21 décembre 2006 4 21 /12 /décembre /2006 00:00

Jumelles dont la qualité optique est extraordinaire !!!!















La taille des prismes donne une idée de la qualité ..... le diamètre du cercle dans lequel ce prisme s'inscrit est de plus de 8 cm !!!!



Repost 0
Published by bruno - dans 8x60
commenter cet article
14 décembre 2006 4 14 /12 /décembre /2006 00:00

Tous ces livres sont très documentés, précis et extrémement bien illustrés.

 La référence !!!
Hans T SEEGER :
MILITARY BINOCULARS and TELESCOPES FOR LAND, AIR and SEA SERVICES





















Hans SEEGER:
Reproduction d'un catalogue d'instruments militaires Zeiss ( du périscope de sous marin au télémétre de 6m de long )





















William Reid:
Trés gros travail de recherche sur les jumelles anglaises ( BARR and STROUD CF41 et autres)























Rober C Gregory:

Excellent livre bien documenté et précis sur les jumelles ( randonnée, observation...)





















Fred WATSON:
Un livre pour débuter !!























Stephen ROHAN:
Description des jumelles allemandes, anglaises, américaines, japonaises, françaises.... de 1895 à 1945





 Stephen ROHAN:
Un guide sur les 10x80 allemandes utilisées en 39-45.

 Rober C gregory:
les meilleures jumelles du XXéme siècle. La France est très bien placée !!!

 Lawrence J GUBAS:
Restrospective des jumelles zeiss de 1893 à 1945.







 Robert FORSLUND: excellent travail de recherche sur les jumelles de l'armèe suédoise. Livre très documenté.





























John WALTER:
Liste des codes militaires allemands utilisés pendant 39-45 par le troisième reich. Permet de retrouver le fabricant d'un matériel.



Repost 0
13 décembre 2006 3 13 /12 /décembre /2006 00:00

De loin les plus rencontrées et les plus communes: les 10x80 avec oculaires à 45 degrés. Présentes sur tous les fronts de l'est à l'Afrique du nord, un soin particulier a été apporté à leur conception. Plus de 230 000 instruments de ce type sont sortis des ateliers de fabrication. De très bonne facture et qualité optique, 6 constructeurs se sont ainsi partagés la fabrication dont les codes sont: CXN, EUG, BPD , DKL, CRO et BEH.





















































Par la suite, un viseur pour canon de 88 a été fabriqué à partir
 des 10X80 45 degres: c'est la ZF10X80 ZF pour ziel fernrohr.

















Les différents constructeurs: logos civils puis code constructeur



 Busch à Rathenow



 Leitz à WETZLAR



 Schneider à Kreuznach



Code pour Busch









Code pour Leitz



Code pour Schneider



Code pour Fuess Berlin



Code pour Goertz

Code pour Optiques Précision Varsovie



Repost 0
Published by bruno - dans 45 degres
