17 juin 2010 4 17 /06 /juin /2010 20:23

Conçus pour résister à une déflagration nucléaire, ces optiques reflètent le savoir faire des techniciens de CZJ ( carl zeiss jena ) Les archives précisent que ces appareils revenaient à 60 000 euros la pièce. Dotés d'un gyroscope électrique et d'une multitude de cadrans, de potentiomètres et d'interrupteurs, les calculs de nuit ou de jour s'avérent très simples quand l'optique n'a pas été démilitarisée ( c'est le cas pour ces jumelles dont une partie de l'optique de mesure a été démontée). Ces sympathiques instruments de mesure ont été stockés par la NVA ( armée de l'Allemagne de l'Est ) avant de se retrouver vendus au kilo après réforme du matériel. Le modèle dispose de bretelles de transport. Il est donc transportable sur le dos !!

25X150-8390.JPG 25X150-8403-copie-1.JPG



Repost 0
Published by binoculaires - dans 0 degre
commenter cet article
17 juin 2010 4 17 /06 /juin /2010 20:10

130 kilogrammes d'inox, d'aluminium et  de verres résument parfaitement les caractéristiques de ces instruments utilisés par de nombreuses forces navales dans le monde ( sémaphore de la marine nationale, navires de la marine japonaise, thoniers ). Le pouvoir de séparation est nettement supérieur aux jumelles civiles. Les prismes porro II surdimensionnés et le traitement optique en font un appareil hors du commun. Il est rarement permis d'utiliser ces jumelles monstrueuses. L'identification du nom d'un navire à 15 kilomètres est possible !!

25X150-8399.JPG25X150 8415

Repost 0
Published by binoculaires - dans 0 degre
commenter cet article
2 mai 2010 7 02 /05 /mai /2010 15:39

Ces 15X110 sont toujours construites dans les usines sibériennes de NOVOSIBIRSK. Une comparaison avec les 10X80 45 degrés allemandes montre la taille de ces instruments hors norme.

15X110 824915X110 825015X110 8251

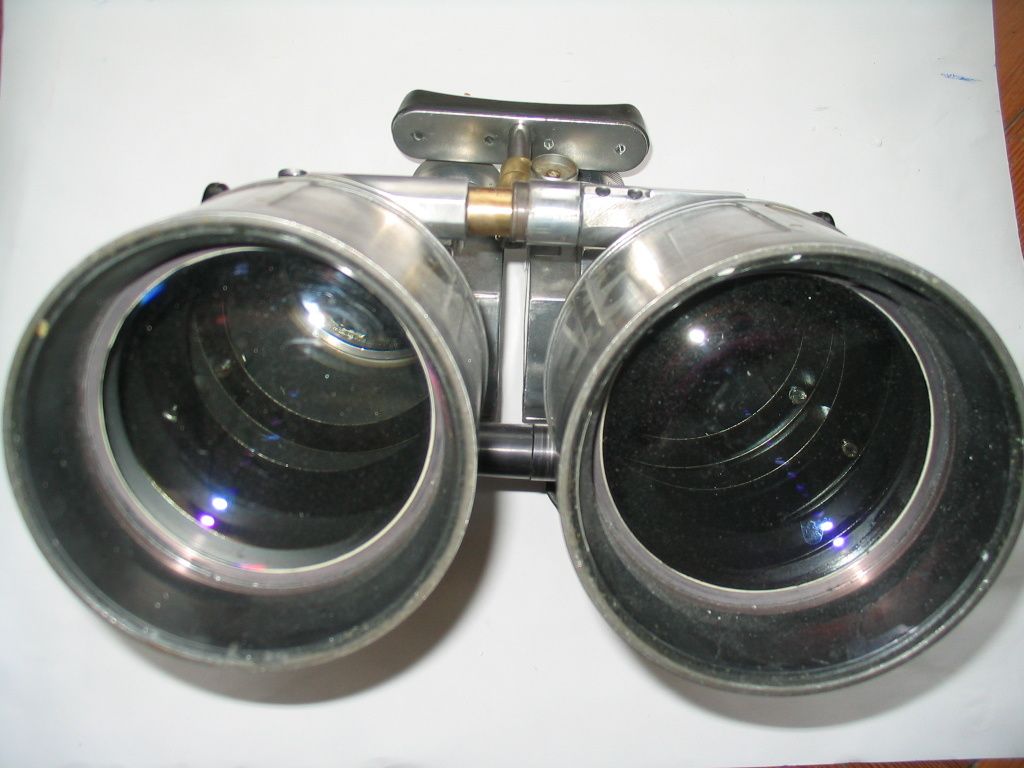

L'inclinaison des oculaires est de 30 degrés. Chaque objectif pèse 1850 grammes.

15X110 825215X110 825315X110 8257

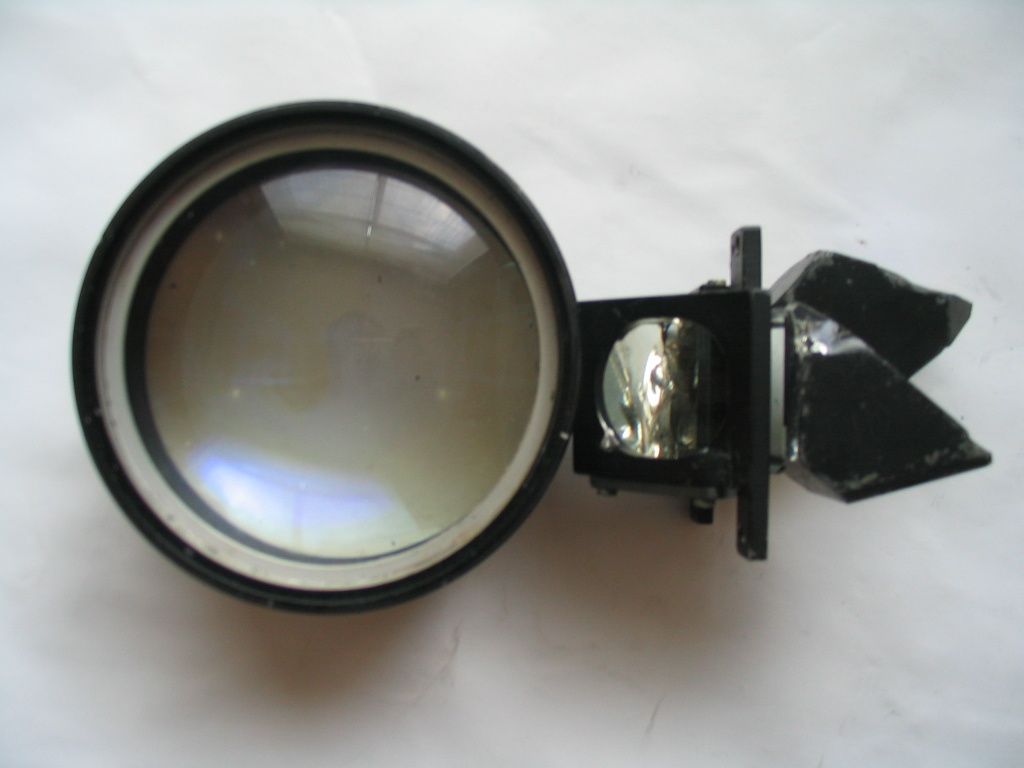

Les primes prisme porro II sont d'une construction très complexe ( prismes endommagés sur les photos )

15X110 826015X110 825815X110 8262

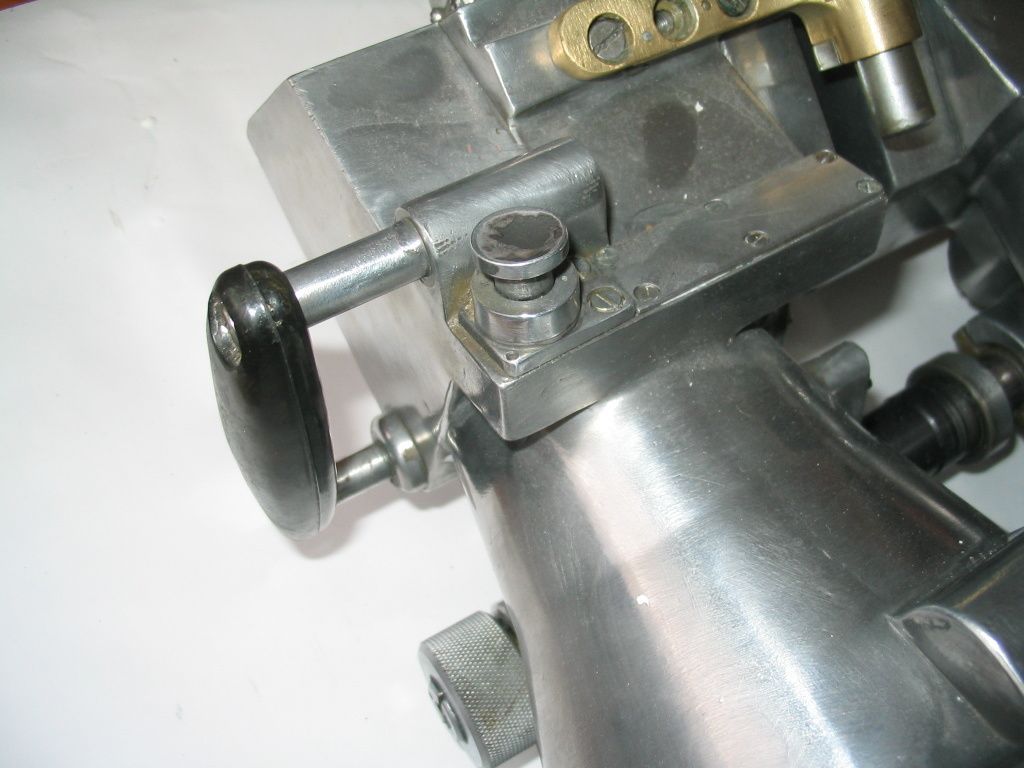

Chaque prisme pèse 950 grammes ce qui donne, oculaires compris, presque 4,2 kilogrammes de verre optique dans ce modèle exceptionnel. Les jumelles sont dotées de cartouches de silicagel permettant de limiter l'humidité. Le bouton poussoir bloque la position choisie par l'observateur.

15X110 825515X110 8254 15X110 8261

Ces jumelles sont normalement recouvertes d'une peinture militaire verte. Les oculaires comportent 8 lentilles dont 3 groupes de deux lentilles cémentées. C'est un record dans la catégorie.

Repost 0
Published by binoculaires - dans 30 degres
commenter cet article
27 mars 2010 6 27 /03 /mars /2010 13:18



Un exemple du haut niveau d'ingéniosité atteint par les sociétés de construction de matériels optiques pendant les années 1940. Trois jumelles de ce type étaient montées sur les larges télémètres ( base de 6m ) . La jumelle centrale disposait d'un système supplémentaire permettant de lire l'élévation à travers l'oculaire grâce à un système semi-réfléchissant. Cet instrument a des similitudes fonctionnelles avec les 10x50, 12X60 et 25X100 par le mécanisme de modification de l'écartement inter-oculaire et le système couplé de changement interne des filtres colorés. Ce modèle a été rapidement remplacé par des jumelles plus simples à construire et surtout plus lumineuses, avec un champ supérieur et plus stables. Deux sortes de prismes sont intégrés dans ces 15X60: prisme en toit et prisme rhomboîde. La longueur est de presque 50 cm. Une comparaison est possible avec les zeiss starmorbi 12-24-42X60



Repost 0
Published by binoculaires - dans 80 degres
commenter cet article
27 mars 2010 6 27 /03 /mars /2010 11:59
Ce modèle est remarquable par sa conception. Une lentille, dite de champ, a été cémentée sur le prisme porro II. Avec cette technique, l'affaiblisement lumineux est nettement moindre. La qualité de l'optique traitée rivalise encore avec les meilleures optiques actuelles. La définition et le rendu de l'image sont exceptionnelles. Des filtres sont disponibles sur chaque oculaire. Un levier actionne une roue dentée qui entraîne un disque comportant les verres colorés. Une curiosité: sur la droite des binoculaires se trouvent deux orifices. La fonctionnalité est, à ce jour, non élucidée....
Repost 0
Published by binoculaires - dans 0 degre
commenter cet article
27 mars 2010 6 27 /03 /mars /2010 11:51
Ce fantastique instrument a été produit avant 1940. Pour son age, il reste d'une très bonne qualité optique même si les optiques ne sont pas traitées. Les champs de vision à 1000m sont les suivants:

grossissement 12 : 72 m
grossissement 24 : 35 m
grossissement 42 : 17,5 m

La permutation du grossissement s'effectue sur la tourelle dite "revolver"Starmorbi 8091



Repost 0
Published by binoculaires - dans 0 degre
commenter cet article
27 mars 2010 6 27 /03 /mars /2010 11:35
Ces binoculaires sont en alliage de laiton. Le poids est surprennant. La peinture noire n'est pas d'origine. Le grossissement est de 8. Le diamètre des objectifs est de 45 mm. Les optiques ne sont pas traitées. L'écartement inter-oculaire s'effectue au moyen d'un grosse molette. Le déplacement et le réglage sont très précis. Des filtres, de couleur orange et gris foncé, sont fixés sur chaque oculaire. La plaque trapézoïdale est identique à celle des 10X80 90 Goertz. Sa position sur le haut du corps des jumelles indiquer une utilisation sous un instrument de mesure. Il s'agit de jumelles Goertz de pointage pour télémètre utilisé pour la défense antiaérienne ou batterie côtière. Aucune inscription présente permettant l'identification de cet instrument.
goertz-8X45-8104.JPGgoertz-8X45 8105
!BpOjjPgBGk~$(KGrHqYH-EQEu,+ITrZ+BLqdL5ely!~~ 12
Repost 0
Published by binoculaires - dans 45 degres
commenter cet article
3 octobre 2009 6 03 /10 /octobre /2009 14:01

D'après les archives est-allemandes et certains techniciens de Carl Zeiss Jena, en 1945, les soviétiques sont arrivés dans la partie orientale de l'Allemagne et sont tombés dans des entrepôts où étaient stockées les pièces détachées de 25X100 conçues par zeiss. Ces stocks étaient si importants que dans les années 50 une société d'état de l'ex- tchécoslovaquie, SOMET,  les récupéra et relança le remontage des jumelles. Jusque dans les années 70, les astronomes amateurs des pays de l'est achetèrent ces jumelles pour chasser les comètes.

De très nombreuses jumelles ont été reversées à l'armée française. Jusque dans les années 80, elles faisaient parties du catalogue des fiches techniques des appareils en service sous la désignation " Viseur binoculaire de 25 x 100 " prévu pour le pointage des alti télémetres allemands ( fiche I-14 du MAT 5073/6 ) )

Jumelles militaires

Jumelles SOMET


Une curiosité: la fiche de reversion datant de 1946 ( photographies Jacques L. et Bruno P.  )

Repost 0
Published by binoculaires - dans 60 degres
commenter cet article
14 septembre 2009 1 14 /09 /septembre /2009 09:13

A Wimereux ( Pas de Calais ) pour les journées du patrimoine 2009, presque 500 personnes ont pu découvrir et tester quelques optiques utilisées pour l'observation et la détection. Cet événement s'est déroulé le samedi 19 et le dimanche 20 septembre sur le site du Fort de la Crèche.

Pour retrouver l'information sur les journées du Patrimoine 2009 au Fort de la Crèche c'est ici


Sur cette photo, chaque visiteur peut tester les 10X80 20 degrés  ( à gauche ) et les très célèbres 10X80 Flak.


Repost 0
Published by binoculaires - dans binoculaires.org
commenter cet article
2 septembre 2009 3 02 /09 /septembre /2009 06:53

Pour s'assurer de la qualité de l'optique fabriquée dans les annèes 40, voici une expérience simple et facile à réaliser : observer une planète dans le ciel pollué d'un agglomération à travers une optique militaire. Sur cette image, on distinge nettement la planète Jupiter  et ses 4 satellites. La photographie a été réalisée avec un simple appareil numérique positionné devant l'oculaire des 18X80 zeiss. Le réticule des 18x80 20 degrés est reconnaissable.

Repost 0
Published by binoculaires - dans binoculaires.org
commenter cet article
